「ＭＲ－１」 の部屋 2001.09.05
HANZOUmax様のご協力により
ムサシノ模型飛行機研究所の前代表の館林氏が設計された機体資料を発掘しました。
食指が動いてくるミニな機体です。
表題は
「 ノンビリ飛行のすすめ ＭＲ－１号の設計と製作 」
で、副題は
「 誰でも入手できるＲＣ機材を使って、特別なテクニックがなくても製作できる、
世界最小のＲＣグライダーで、今までのＲＣ飛行機のイメージ・チェンジをしていこう。 」
思わずうなづいてしまう言い回しですね。
それではご紹介しましょう。（画像をクリックすると拡大表示となります。）
|
|

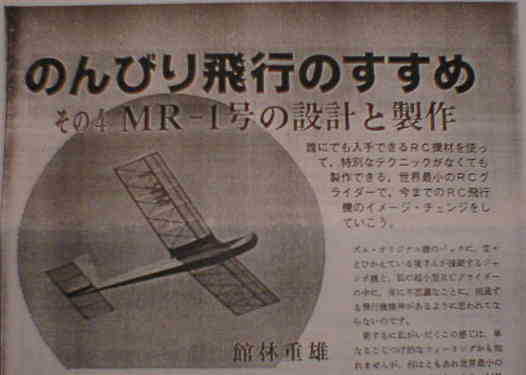

| ＴＯＰページです。 | 要目です。 |
|
|

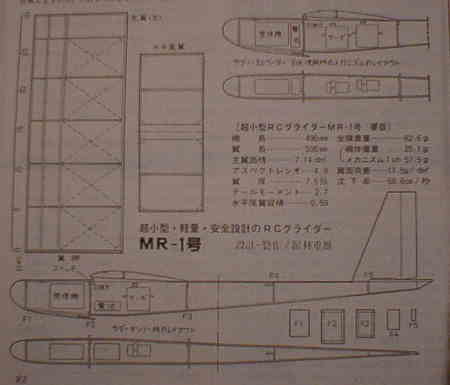

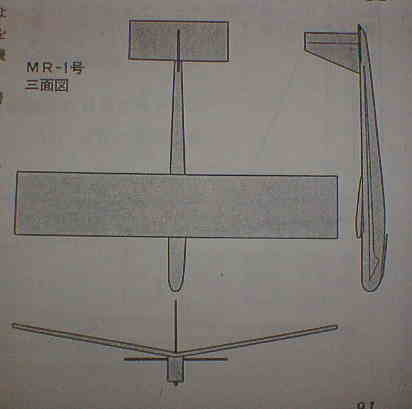

| 図面です。 | 三面図です。 |
|
|

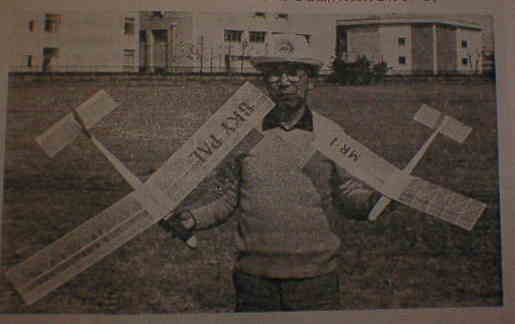

| スカイパル号と共に | オオッと右側は”島崎さん”！ |
|

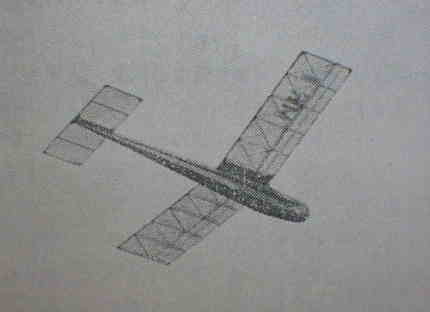

ＭＲ－１の飛行姿です。 |
| 機体要目は |
| 機長 ４９０ｍｍ 翼長 ５９５ｍｍ 主翼面積 ７．１４ｄ㎡ アスペクトレシオ ４．９ 翼厚 ７．５％ テールモーメント ２．７ 水平尾翼面積 ０．５９ 全備重量 ８２．６ｇ（機体重量 ２５．１ｇ メカニズム ５７．５ｇ（１ｃｈ） 翼面荷重 １１．５ｇ/ｄ㎡ 沈下率 ５８．６ｃｍ/秒 |
| となっています |
| また、使用材料まで書いてありまして、 |
| 胴体部分 胴体側版 １～１．５ｍｍ厚バルサ 胴体胴枠 ２×３ｍｍバルサ枠組 機首部ハッチ ２ｍｍ厚バルサ 機首部下面材 ２ｍｍ厚バルサ フック取付ソリ ３×３ｍｍバルサ ソリ ゼムピン(小） 機首部ブロック ２０ｍｍ厚バルサ 後部下面プランク １ｍｍ厚バルサ 主翼部分 主翼前縁と桁 ２×２ｍｍバルサ 後縁材 ２×３ｍｍバルサ |
| です。 ちょっとした旅行先に、こんなカワイイグライダーを持って出かけると楽しいですね。 いつも持っておきたい１機ですね。 話は変わりますが、 最近１９６０年代のＲＣ技を見る機会があるのですが、 ＣＯＸ０２、０４９クラスの機体が多く出ています。 今で言うパークプレーンの大きさほどでしょうか。 ３０数年前に、シングルとはいえ多数の機体が飛びまわっていたことに感動しました。 メカだって重くて大変だったであろうことは、想像に固くありません。 今よりずっと自由で独創的な機体が多く、とても参考になりました。 素晴らしい（超）小型機を復活させていきたいものです。 この辺りの話は、また別の機会に・・・ |
